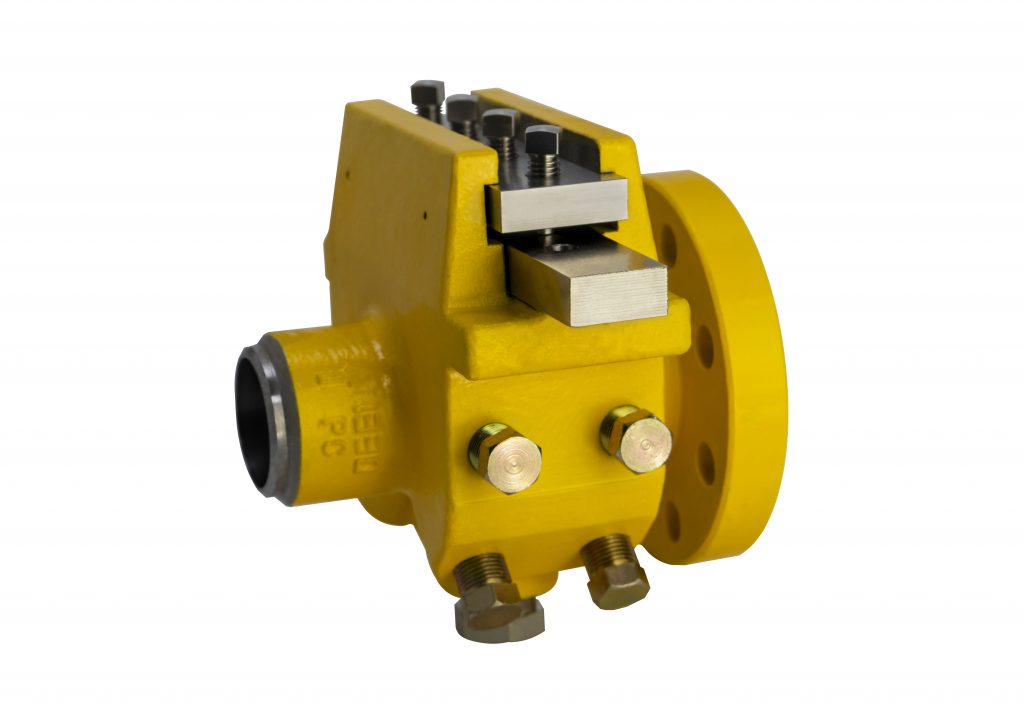

WHM 單腔孔板閥包含簡易型和普通型兩種形式：簡易型孔板閥和普通型孔板閥
簡易型孔板閥 無孔板升降機構，更換孔板式需停止介質輸送、不需拆卸管道法蘭，適用于DN50-DN150 和NPS2-NPS6；
普通型孔板閥 有孔板升降機構，更換孔板式需停止介質輸送、不需拆卸管道法蘭，適用于
DN200-DN300 和NPS8-NPS12。
- 作為孔板夾持裝置，可以將孔板放置管道內部并精確定位，以測量流體壓差，是流量測量系統中的一個基礎組件。
- 可防止液體或氣體泄漏，且不需拆卸法蘭以進行孔板檢查和更換，而無需移除管道中的連接，不阻礙設備正常運行。
- 符合API MPMS 14.3.2 / AGA No.3，ISO 5167-2及ASME和ASTM規范。
- 主要部件可與國際知名產品互換。
特性 優點：
- 現場維修方便
- 提供定制設計
- 壓力等級：Class 150-1500； PN16-PN250
- 可選尺寸：NPS2-NPS12， DN50-DN300
應用：
所有的單相流和部分混相流流體，公稱管徑NPS2和DN50的各種管道如石油、水、工業廢氣、天然氣管道、蒸汽管道等一般工業生產過程的管徑、工作狀態（壓力、溫度）皆可測量。
WHM提供3個系列的單腔孔板閥，具體參數基于密封面寬度和每側的測壓孔數量而定：

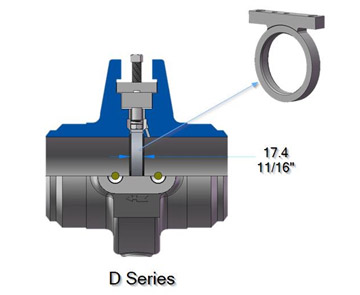

D系列- 密封面寬度為17.4mm(11/16” )，2對測壓孔

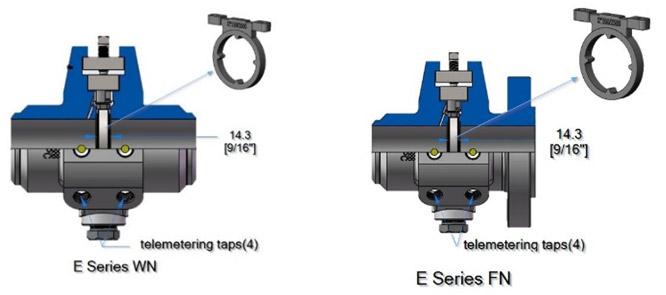

E系列-密封面寬度為14.3mm(9/16”)，4對測壓孔

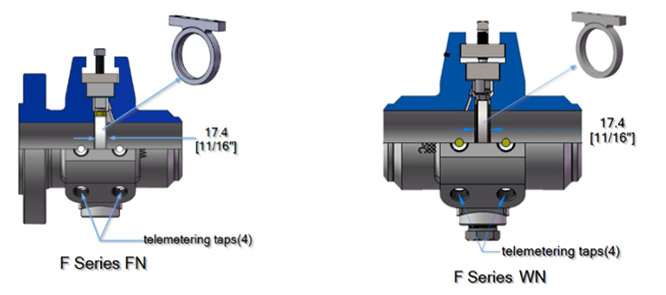

F 系列-密封面寬度為17.4mm(11/16”)，4對測壓孔
WHM的標準化產品 D，E和F系列的主要參數比較如下表所示
| 主要參數 | D系列 | E系列 | F系列 |
| 密封面寬度 | 11/16“”（17.4mm） | 9/16”（14.3mm） | 11/16”（17.4mm） |
| 測壓孔數量 | 2對 | 2對 | 2對 |
| 遙測孔數量 | 不適用 | 2對 | 2對 |
| 夾持環 | 普通孔 | 缺口孔 | 普通孔 |
| 密封圈 | 圓邊型（舊款） | 缺口型 （新款14.3 ） | 圓邊型（舊款） |
| 公稱直徑 | NPS2-NPS12, DN50-DN300 | NPS2-NPS12, DN50-DN300 | NPS2-NPS12, DN50-DN300 |
| 公稱壓力 | Class150-Class1500 PN16-PN250 |
Class150-class1500 PN16-PN250 |
Class150-Class1500 PN16-PN250 |
| 制造工藝 | 精密鑄造+ 數控中心 | 精密鑄造+ 數控中心 | 精密鑄造+ 數控中心 |
| 閥體材料 | ASME SA 216 WCC/WCB | ASME SA 216 WCC/WCB | ASME SA 216 WCC/WCB |
| 內件材料 | 碳鋼 | 碳鋼/不銹鋼 | 碳鋼/不銹鋼 |
| 設計和制造規范 | API 14.3/AGA No.3 GB/T 2624.2/ISO 5167 GB/T 21446 ASME B16.34 ASME B16.5 |
API 14.3/AGA No.3 GB/T 2624.2/ISO 5167 GB/T 21446 ASME B16.34 ASME B16.5 |
API 14.3/AGA No.3 GB/T 2624.2/ISO 5167 GB/T 21446 ASME B16.34 ASME B16.5 |

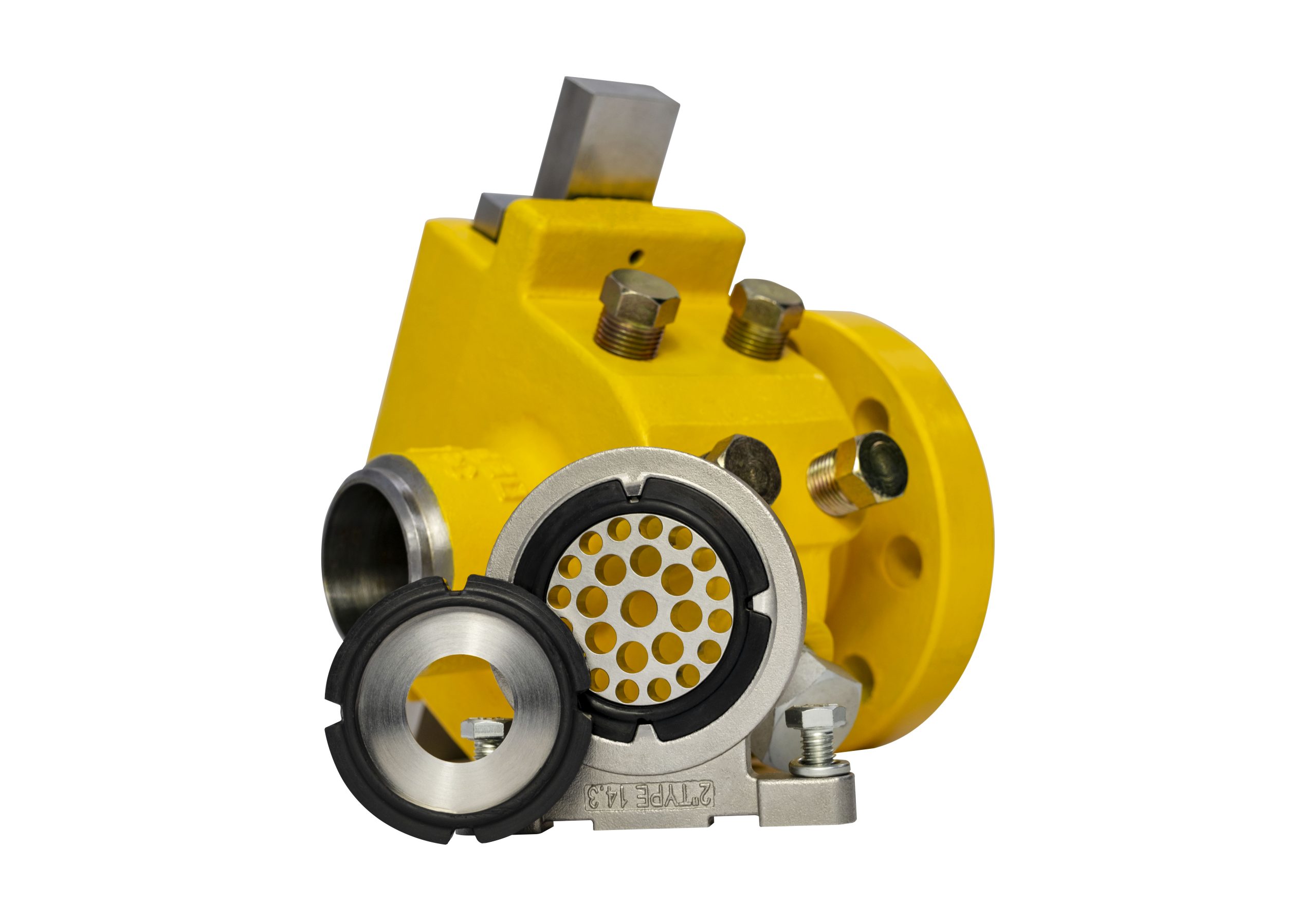

單腔孔板閥零部件
WHM提供用于不同類型單腔孔板閥的各種零部件。
單腔孔板閥體
材質：
ASME SA216 Gr WCB WCC
ASME SA 217 Gr WC6 WC9
ASME SA 352 Gr LCC

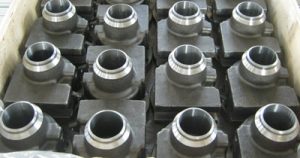

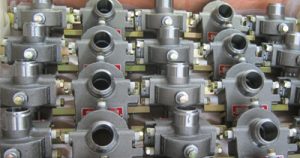

鑄造工藝： NPS2-6（DN50-150）的熔模鑄造，NPS8-12 （DN200-300）的砂型鑄造
機械加工：加工中心加工

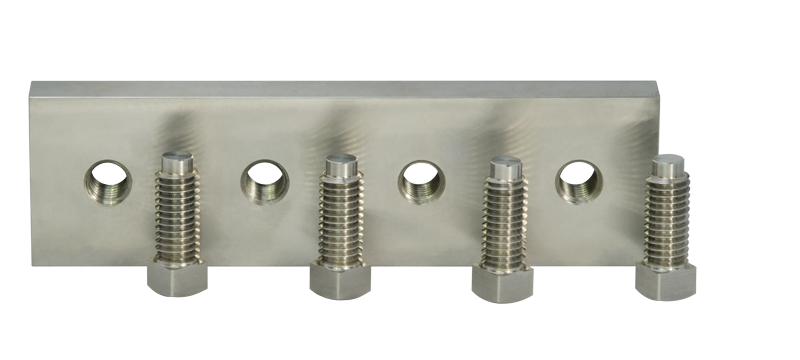

壓板
尺寸： NPS2-12（DN50-300）
材質：不銹鋼304/316或碳鋼1020 ZP
工藝：板加工

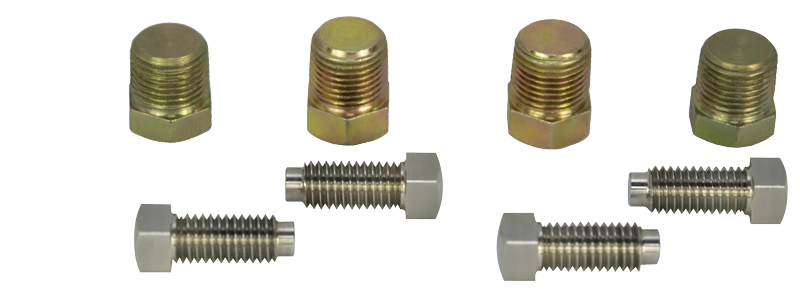

方頭螺栓和六角螺塞
材質：304/316不銹鋼或合金鋼和ASME SA 105/1020 碳素鋼 鍍鋅
工藝：棒料或鍛件加工

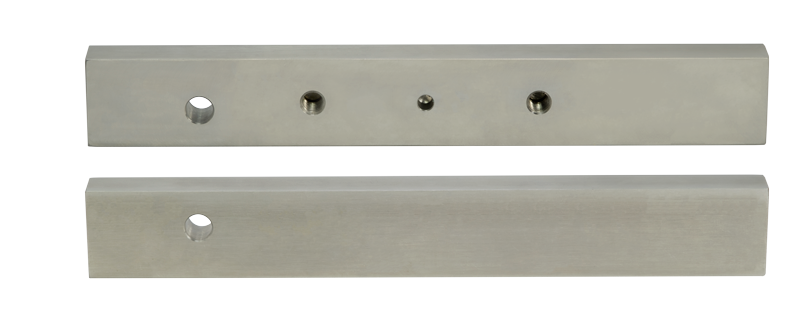

密封板
尺寸： NPS2-12（DN50-300）
材質：碳鋼1020 ZP或不銹鋼304/316
工藝：板加工

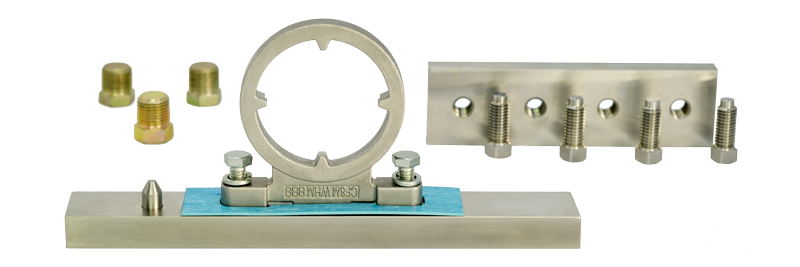

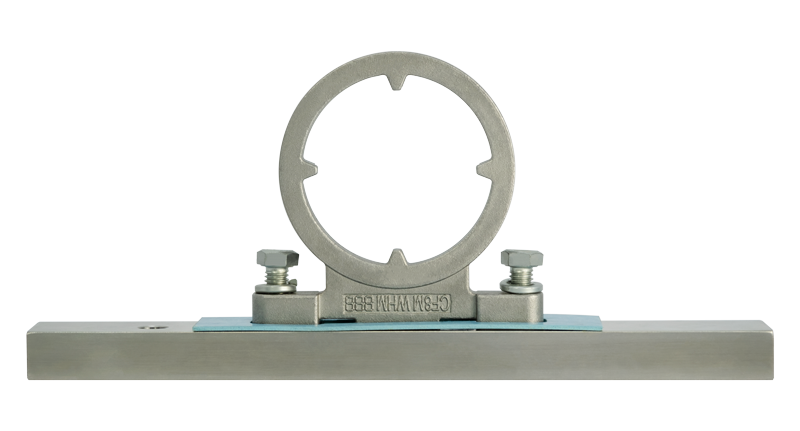

夾持環
尺寸：NPS2-12（DN50-300）
材質：ANSI 4130/4140 合金鋼鍍鋅或ASME SA351 CF8M不銹鋼
工藝：精密鑄造加工
如需定制...
如需定制鑄件，鍛件和深加工服務，請向我們提供圖紙，樣品和詳細要求。如需幫助，請通過電子郵件[email protected]，或致電+ 86-21-6892 4569與我們聯系。
